带式压滤机主要部件的结构及工作状态!

发布日期:2019-08-07 作者:德州金航 点击:

  带式压滤机是国内污泥处理中使用非常广泛的一种设备,广泛应用于城市生活污水、纺织印染、电镀、造纸、皮革、酿造、食品加工、洗煤、石油化工、化学、冶金、制药、陶瓷等行业的污泥脱水处理,也适用于工业生产的固分离或液体浸出工序。 带式压滤机主要部件的结构及工作状态


  带式压滤机是国内污泥处理中使用非常广泛的一种设备,广泛应用于城市生活污水、纺织印染、电镀、造纸、皮革、酿造、食品加工、洗煤、石油化工、化学、冶金、制药、陶瓷等行业的污泥脱水处理,也适用于工业生产的固分离或液体浸出工序。


  带式压滤机主要部件的结构及工作状态


  1.机架:带式压滤机架主要用来支撑及固定压榨辊系及其它各部件。


  2.压榨辊系:是由直径由大到小顺序排列的辊筒组成。污泥被上、下滤带夹持,依次经过压榨辊时,在滤带张力作用下形成由小到大的压力梯度,使污泥在脱水过程中所受的压榨力不断增高,污泥中水份逐渐脱除。


  3.重力区脱水装置:主要由重力区托架、料槽组成。絮凝后的物料在重力区脱去大量水份,流动性变差,为以后的挤压脱水创造条件。


  4.楔形区脱水装置:由上下滤带所形成的楔形区对所夹持物料施加挤压力,进行预压脱水,以满足压榨脱水段对物料含液量及流动性的要求。


  5.滤带:是带式压滤机的主要组成部分,污泥的固相与液相的分离过程均以上、下滤带为过滤介质,在上、下滤带张紧力作用下绕过压榨辊而获得去除物料水分所需压榨力。


  6.滤带调整装置:由执行部件:气缸、调整辊信号反气压、电气系统组成。其作用是调整由于滤带张力不均、辊筒安装误差、加料不均等多种原因所造成的滤带跑偏,从而保证带式压滤机的连续性和稳定性。

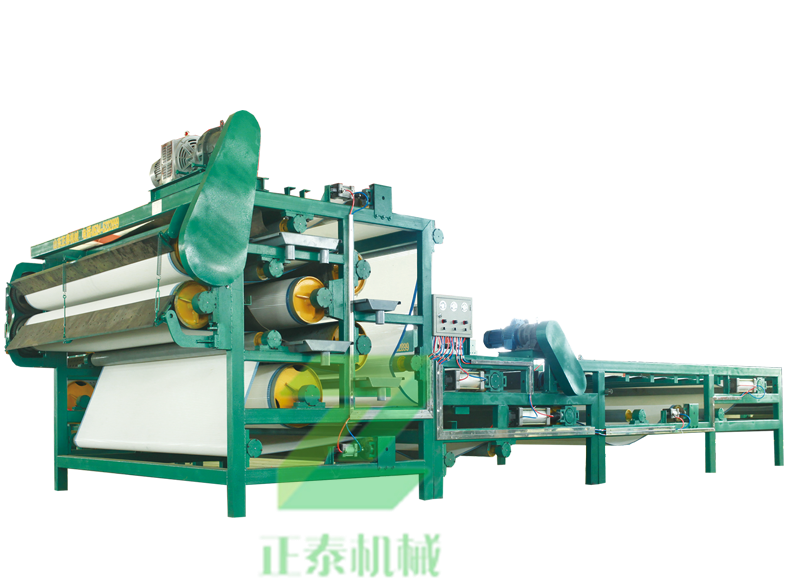

带式压滤机


  7.滤带清洗装置:由喷淋器、清洗水接液盒和清洗罩等组成。当滤带行走时,连续经过清洗装置,受喷淋器喷出的压力水冲击,残留在滤带上的物料在压力水作用下与滤带脱离,使滤带再生,为下一个脱水过程做准备。


  8.滤带张紧装置:由张紧缸、张紧辊及同步机构组成,其作用是将滤带张紧,并为压榨脱水的生产提供必要的张力条件,其张力大小的调节可通过调节气压系统的张紧缸里的气压来实现。


  9.卸料装置:由刮刀板、刀架、卸料辊等组成,其作用是将脱水后的滤饼与滤带剥离,达到卸料的目的。


  10.传动装置:由电机、减速机、齿轮传动机构等组成,它是滤带行走的动力来源,并能够通过调节减速机转速,满足工艺上不同带速的要求。


  11.气压系统:该系统主要是由动力源(储气罐、电机、气泵等),执行元器件(气缸)及气压控制元件(包括压力继电器、压力流量及方向控制阀)等组成。通过气压控制元件,控制空气压力,流量及方向,保证气压执行元件具有一定的推力和速度,并按预定程序正常地进行工作。是完成滤带张紧、调整操作的动力来源。
