带式压滤机的组成有哪些？

带式压滤机的组成有哪些?

　　压滤机是一种利用特殊的过滤介质对物体施加一定的压力，使液体透析出来的机械设备。是一种常用的固液分离设备。那么，带式压滤机的组成有哪些?

　　带式压滤机的组成有哪些?

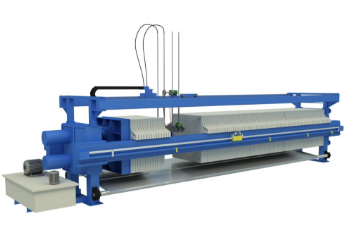

　　1、机架：它是框架压滤机的基本部件，两端有止推板和压头，两侧的大梁将它们连接在一起，大梁用来支撑滤板、滤框和压板。

　　2、压杆机构：手动压紧里螺旋式机械千斤顶推动压紧板压紧滤板。当按压力越来越大时，电机的负载电流就会加大。当达到保护器设定的电流值时，将达到很大压紧力，电机切断电源，

停止转动。由于螺杆和固定螺母具有可靠的自锁螺旋角，工作过程中的压紧状态能够得到可靠的保证。电机回缩时，电机反转，当压板上的压块碰到行程开关时，电机停止回缩。液压压实机构由液压站、油缸、活塞、活塞杆组成，液压压实机压实时，液压站供给高压油，油缸和活塞形成的部件腔内充满油。当压力大于压紧板的摩擦阻力时，压紧板缓慢压紧滤板。当压紧力达到安全阀设定的压力值(压力表指针指示)时，滤板、滤框(板框式)或滤板(箱式)被压紧，安全阀开始卸载。当压力达到上限时，电源将被切断，油泵将停止供油。这种循环可以保证材料的过滤过程。

　　3、过滤机构：由滤板、滤框、滤布和压膜组成，滤板两侧覆盖有滤布。当需要压力隔膜时，一组过滤板由隔膜板和侧板组成。膜片底板两侧覆盖有橡胶膜片，膜片外侧覆盖有滤布。侧板是普通的过滤板。物料从止推板上的进料孔进入各过滤室，固体颗粒由于其粒径大于过滤介质(滤布)的孔径而被截留在过滤室内，而滤液则从滤板下方的出液孔流出。当滤饼需要压榨干燥时，除了隔膜压榨外，还可以从洗涤口通入压缩空气或蒸汽，气流将滤饼中的水分冲走，降低滤饼的含水量。

　　带式压滤机的工作原理是什么?

　　1、用压力泵将泥浆压入相邻两块滤板形成的封闭过滤室内，使滤布两侧形成压力差，从而实现固液分离。压滤机一般由头板、尾板、滤板、液压缸、主梁、传动及牵引装置等组成。

　　2、液压缸推动顶板，使滤板压紧相邻滤板，形成过滤室。泥浆由泥浆泵送入过滤室内，水通过滤布从排水口排出，固体泥浆在过滤室内形成滤饼。泥浆充满过滤室后，高压泵将继续在压力下过滤泥浆，使固液在过滤室内分离。
